Dalam setiap sistem konstruksi, air merupakan faktor yang tidak bisa diabaikan. Air yang terakumulasi di bawah permukaan tanah, di belakang dinding penahan, atau di atas lapisan waterproofing dapat menyebabkan tekanan hidrostatik, meningkatkan kelembapan struktur, mempercepat degradasi material, serta menurunkan daya dukung tanah. Dalam jangka panjang, kondisi ini berpotensi menimbulkan retak struktural, kebocoran, hingga kegagalan fungsi bangunan.
Perencanaan sistem drainase bawah permukaan harus mempertimbangkan aspek hidrolis, struktural, serta keberlanjutan jangka panjang. Salah satu solusi yang saat ini banyak diterapkan pada proyek gedung bertingkat, kawasan komersial, hingga infrastruktur adalah penggunaan drainage cell, yaitu sistem drainase modular berbahan geosintetik dengan kapasitas aliran tinggi dan ketebalan minimum.
Konsep Dasar Drainage Cell
Drainage cell adalah panel drainase tiga dimensi yang umumnya diproduksi dari High Density Polyethylene (HDPE). Material ini dipilih karena memiliki ketahanan tinggi terhadap bahan kimia tanah, mikroorganisme, serta kondisi lingkungan agresif.
Struktur internal drainage cell terdiri dari rongga-rongga vertikal dan horizontal yang saling terhubung. Rongga ini menciptakan void ratio sangat tinggi (≥90%), sehingga menyediakan ruang alir air yang besar dalam ketebalan relatif tipis (20–30 mm).
Panel dirancang modular dan biasanya dilengkapi sistem interlocking agar:
- Mudah dipasang
- Stabil saat proses penimbunan
- Tidak bergeser selama instalasi
- Membentuk lapisan drainase kontinu
Secara teknis, drainage cell berfungsi sebagai media transmisi air yang terkontrol, berbeda dengan agregat batu yang kapasitas alirnya sangat bergantung pada gradasi dan kepadatan material.
Fungsi Drainage Cell dalam Sistem Konstruksi
- Mengalirkan Air dengan Kapasitas Tinggi dalam Ketebalan Minimum
Struktur void drainage cell memungkinkan air mengalir secara lateral menuju outlet dengan hambatan minimal. Karena rongga bersifat terbuka dan kontinu, aliran air tidak terjebak di dalam sistem.
Keunggulan ini sangat penting pada:
- Roof garden dengan ketebalan sistem terbatas
- Podium deck yang membutuhkan kontrol berat struktur
- Basement dengan tekanan air tanah tinggi
Flow capacity drainage cell umumnya diukur dalam satuan liter/detik/meter lebar, dan nilainya relatif stabil meskipun terjadi pembebanan vertikal.
- Mengurangi dan Mengendalikan Tekanan Hidrostatik
Tekanan hidrostatik adalah gaya yang timbul akibat air yang tertahan di belakang struktur. Pada dinding basement dan retaining wall, tekanan ini dapat menjadi faktor dominan dalam desain.
Drainage cell bekerja dengan cara:
- Menyediakan jalur alir cepat menuju pipa perforated
- Mengurangi akumulasi air di belakang struktur
- Menurunkan tekanan lateral aktif
Dengan berkurangnya tekanan air, risiko retak struktural dan rembesan dapat ditekan secara signifikan.
- Mengurangi Beban Mati Struktur
Agregat batu memiliki berat jenis yang relatif tinggi. Ketika digunakan sebagai lapisan drainase dengan ketebalan besar, beban tambahan pada struktur dapat meningkat signifikan.
Drainage cell yang ringan mampu menggantikan fungsi agregat tersebut dengan:
- Berat sistem jauh lebih rendah
- Ketebalan lebih tipis
- Efisiensi distribusi beban
Hal ini sangat krusial pada proyek dengan keterbatasan kapasitas struktur, seperti rooftop dan podium.
- Berfungsi sebagai Lapisan Reservoir dan Kontrol Runoff
Dalam sistem roof garden dan permeable pavement, drainage cell dapat berperan sebagai ruang tampung sementara sebelum air dialirkan ke saluran utama.
Fungsi ini membantu:
- Mengurangi debit limpasan puncak (peak runoff)
- Mendukung konsep manajemen air hujan berkelanjutan
- Mengoptimalkan sistem drainase gedung
- Proteksi Mekanis terhadap Waterproofing
Drainage cell sering ditempatkan di atas membran waterproofing. Selain fungsi drainase, panel ini juga membantu mendistribusikan tekanan tanah dan mengurangi potensi kerusakan mekanis pada lapisan kedap air.
Prinsip Desain Teknis Drainage Cell
Agar sistem bekerja optimal, beberapa parameter desain harus dianalisis secara menyeluruh.
- Analisis Hidrolis
Debit air rencana (Q) ditentukan berdasarkan:
- Intensitas curah hujan maksimum
- Luas area tangkapan
- Koefisien limpasan
- Tekanan air tanah
Flow capacity produk harus memenuhi:
Q_produk ≥ Q_rencana × Faktor Keamanan
Faktor keamanan biasanya berkisar antara 1,3 hingga 1,5.
- Analisis Beban dan Kuat Tekan
Drainage cell harus mampu menahan:
- Beban tanah timbunan
- Beban hidup (kendaraan/pedestrian)
- Beban struktur tambahan
Pengujian kuat tekan biasanya dilakukan pada kondisi jangka pendek dan jangka panjang untuk memperhitungkan efek creep material HDPE.
- Sistem Filtrasi dan Pencegahan Clogging
Drainage cell hampir selalu dikombinasikan dengan geotekstil nonwoven sebagai lapisan filter.
Parameter penting dalam pemilihan geotekstil:
- Apparent Opening Size (AOS)
- Permittivity
- Ketahanan tarik
Tujuan utamanya adalah mencegah partikel tanah halus masuk dan menyumbat rongga sistem.
Aplikasi Drainage Cell

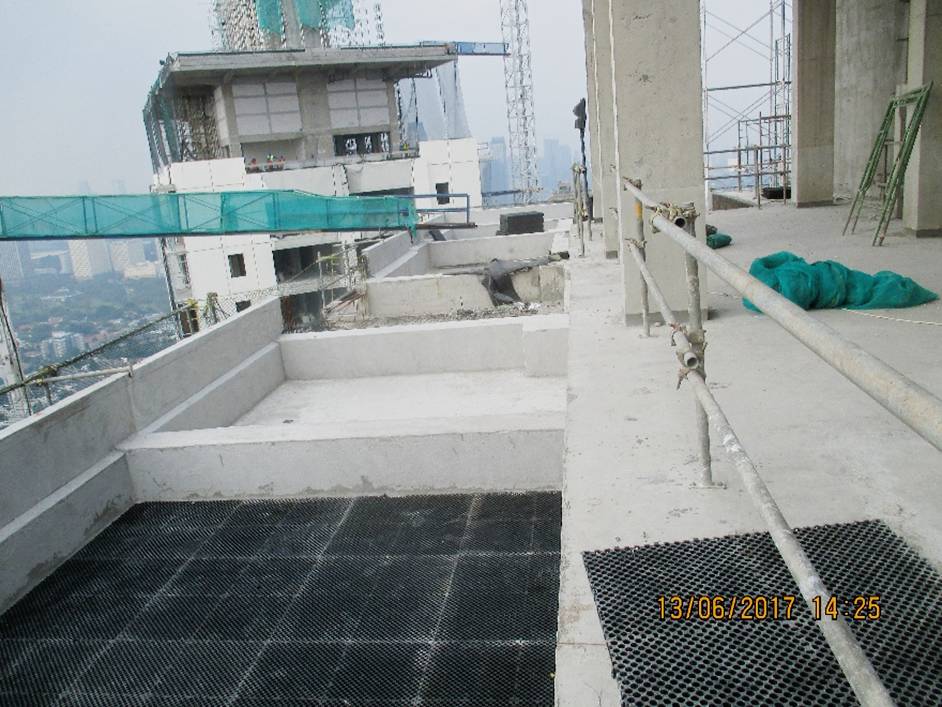

Roof Garden dan Podium Deck
Susunan sistem umumnya:
- Struktur beton
- Waterproofing
- Protection layer
- Drainage cell
- Geotekstil filter
- Media tanam
Drainage cell memastikan air hujan tidak tertahan pada zona akar serta membantu menjaga aerasi tanah.
Basement dan Retaining Wall
Diposisikan vertikal di belakang dinding sebelum penimbunan tanah.
Sistem ini mengalirkan air menuju pipa perforated di dasar dinding, sehingga tekanan hidrostatik dapat dikendalikan.
Area Parkir dan Perkerasan
Pada area hardscape, drainage cell berfungsi sebagai:
- Lapisan drainase bawah paving
- Sistem reservoir
- Lapisan distribusi beban ringan
Pemilihan tipe harus mempertimbangkan beban kendaraan dan potensi deformasi jangka panjang.
Faktor Kritis Keberhasilan Sistem
Keberhasilan sistem drainage cell sangat bergantung pada:
- Perencanaan outlet drainase yang memadai
- Uji waterproofing sebelum pemasangan
- Permukaan dasar yang rata dan stabil
- Instalasi tanpa celah antar panel
- Penggunaan geotekstil filter yang tepat
Kegagalan sistem sering kali disebabkan oleh kesalahan desain atau instalasi, bukan pada materialnya.
Kunci Keberhasilan Sistem Drainage Cell
- Analisis hidrolis dan beban harus dilakukan sebelum pemilihan tipe produk.
- Sistem outlet drainase harus direncanakan secara menyeluruh.
- Penggunaan geotekstil filter sangat penting untuk mencegah clogging.
- Uji waterproofing wajib dilakukan sebelum pemasangan pada aplikasi roof garden dan basement.
- Instalasi harus memastikan panel terpasang rapat tanpa celah.
Drainage cell bukan sekadar material, tetapi bagian dari sistem drainase terintegrasi yang memerlukan pendekatan desain dan pelaksanaan yang tepat.
Kesimpulan
Drainage cell merupakan sistem drainase geosintetik berperforma tinggi yang dirancang untuk mengalirkan air secara efisien, mengurangi tekanan hidrostatik, serta meningkatkan ketahanan struktur terhadap risiko kerusakan akibat air.
Dengan struktur void yang terkontrol, kuat tekan memadai, serta kemudahan instalasi, drainage cell mampu menggantikan sistem agregat konvensional dengan efisiensi yang lebih baik. Perencanaan berbasis analisis hidrolis dan struktural menjadi kunci utama agar sistem bekerja optimal dalam jangka panjang.
