Ketahanan Geomembrane terhadap Bahan Kimia dan Lingkungan
Dalam dunia rekayasa lingkungan dan teknik sipil, keberadaan sistem pelapis kedap air (containment liner system) yang andal merupakan syarat mutlak. Pelapisan kedap air pada Tempat Pemrosesan Akhir (TPA) sampah, kolam pengolahan limbah cair industri (IPAL), penampungan tailing pertambangan, hingga waduk penampungan air bertujuan mencegah kontaminasi zat berbahaya ke dalam lapisan tanah dasar dan sumber air tanah.
Geomembrane, khususnya yang berbahan dasar High-Density Polyethylene (HDPE), menjadi material yang paling luas diandalkan sebagai struktur penghalang utama (barrier system). Namun, kinerja geomembrane di lapangan sangat ditentukan oleh sejauh mana material tersebut mampu mempertahankan integritas fisiknya saat terpapar zat kimia korosif, suhu ekstrem, serta radiasi sinar matahari langsung dalam jangka panjang.
Artikel ini membahas secara komprehensif mekanisme ketahanan kimia dan lingkungan pada geomembrane HDPE, parameter uji laboratorium berdasarkan standar internasional GRI-GM (Geosynthetic Research Institute) dan ASTM (American Society for Testing and Materials), serta faktor-faktor teknis yang menjamin keberhasilan masa layannya hingga puluhan tahun.

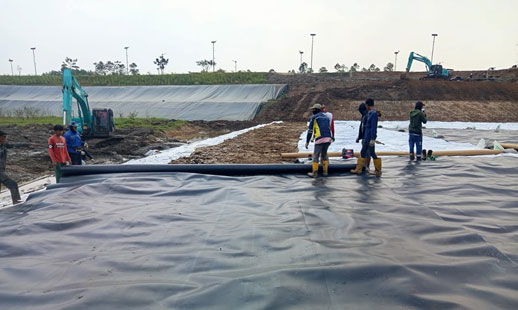

Gambar: Ilustrasi Tipikal Lapisan Penahan Kedap Air Menggunakan Geomembrane HDPE di Atas Subgrade
1. Karakteristik Struktur Molekul HDPE dan Mekanisme Ketahanan Kimia
Geomembrane HDPE memiliki sifat inert (tidak mudah bereaksi) yang sangat tinggi terhadap berbagai golongan bahan kimia. Hal ini disebabkan oleh struktur molekul hidrokarbon jenuh berkepadatan tinggi (densitas ≥ 0,940 g/cm³) dengan tingkat kristalinitas yang sangat rapat. Rantai polimer yang tidak memiliki gugus fungsi reaktif membuat cairan agresif seperti asam kuat, basa kuat, dan garam anorganik sulit merusak matriks polimer.
2. Pengujian Kompatibilitas Kimia Berdasarkan Standar ASTM
Pernyataan kualitatif seperti ‘tahan bahan kimia’ tidak mencukupi untuk menjamin keamanan proyek rekayasa kritis. Diperlukan bukti verifikasi laboratorium independen melalui metode pengujian standar internasional yang ketat yaitu Uji Notched Constant Tensile Load / NCTL (ASTM D5397):Metode pengujian ketahanan retak akibat tegangan mekanis konstan dalam lingkungan kimia agresif. Pengujian ini menggunakan spesimen berkik (notched) yang diberi beban tarik konstan dan direndam dalam larutan surfaktan (Nonylphenol Ethoxylate) pada suhu 50°C. Berdasarkan standar internasional, geomembrane HDPE bermutu tinggi wajib bertahan minimal 500 jam tanpa mengalami kegagalan patah.

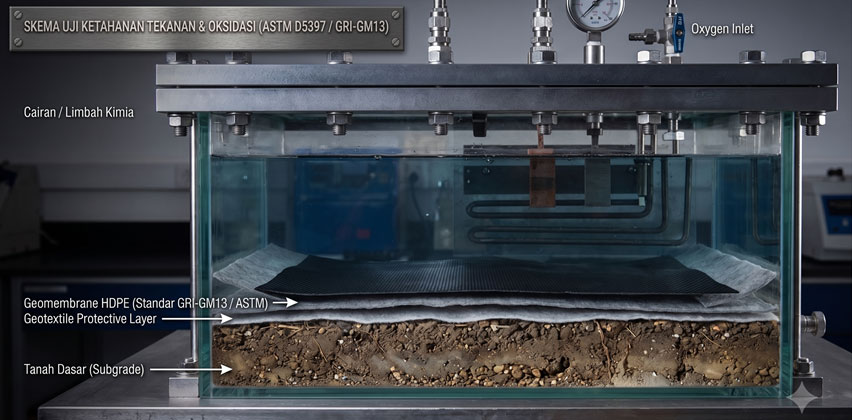

Gambar: Prinsip Pengujian Stress Crack Resistance (ASTM D5397) dan Uji Oksidasi Termal (ASTM D3895)
3. Ketahanan Terhadap Paparan Lingkungan: Radiasi UV dan Oksidasi Termal
Pada banyak aplikasi lapangan, seperti kolam retensi air atau lereng TPA, geomembrane dipasang secara terbuka (exposed) dan terpapar langsung oleh radiasi sinar matahari, perubahan suhu harian, serta oksigen atmosferik. Tanpa perlindungan khusus, paparan ini memicu reaksi foto-oksidasi yang memutus rantai polimer.
Untuk menjamin ketahanan lingkungan jangka panjang, formulasi resin geomembrane wajib mengintegrasikan aditif pelindung sesuai parameter uji berikut:
- Kandungan Carbon Black dan Dispersi (ASTM D1603 / ASTM D5596):Sinar ultraviolet (UV) memancarkan energi gelombang yang berpotensi memutus ikatan karbon. Untuk menahannya, formulasi geomembrane HDPE menambahkan Carbon Black (karbon hitam) dengan kadar konsentrasi 2,0% hingga 3,0% mengacu pada ASTM D1603 / ASTM D4218. Karbon hitam bertindak sebagai penyerap radiasi UV (UV absorber) yang mengonversi energi radiasi menjadi panas lokal yang aman.
- Waktu Induksi Oksidatif / OIT (ASTM D3895 & ASTM D5885):Oksidasi termal terjadi ketika reaksi radikal bebas merusak polimer saat terpapar suhu tinggi. Antioksidan ditiupkan ke dalam formulasi guna menghentikan reaksi rantai oksidasi ini. Pengujian Standard Oxidative Induction Time (Standard OIT – ASTM D3895) dan High Pressure Oxidative Induction Time (HP-OIT – ASTM D5885) digunakan untuk mengukur konsentrasi antioksidan yang tersisa. Nilai OIT yang tinggi memastikan material memiliki cadangan proteksi antioksidan yang cukup untuk masa layan berpuluh-puluh tahun.
Baca Juga : Tips Merawat Geomembrane Agar Awet
4. Spesifikasi Mutu GRI-GM13 sebagai Acuan Internasional
Geosynthetic Research Institute (GRI) menerbitkan spesifikasi GRI-GM13, yang diakui secara global sebagai standar acuan mutu tertinggi untuk geomembrane HDPE bertipe smooth (permukaan halus) maupun textured (bertekstur/kasar). Standar ini menetapkan kriteria ambang batas minimum untuk setiap parameter fisik, mekanis, dan durabilitas.
|
5. Matriks Persyaratan Teknis Geomembrane HDPE Berdasarkan Standar GRI-GM13 & ASTMl
Berikut adalah rangkuman parameter uji krusial beserta metode standar ASTM dan nilai ambang batas minimum yang disyaratkan oleh GRI-GM13 untuk geomembrane HDPE:
| Parameter Uji | Metode Standard ASTM | Persyaratan Minimum (GRI-GM13) | Fungsi Perlindungan |
| Massa Jenis / Densitas | ASTM D1505 / D792 | ≥ 0,940 g/cm³ | Memastikan kerapatan molekul HDPE & sifat kedap cairan |
| Kuat Tarik Saat Putus (Tensile Strength) | ASTM D6693 (Type IV) | Terganutng tebal (mis. ≥ 27 kN/m utk 1,5mm) | Memikul beban mekanis & tegangan tarik internal |
| Ketahanan Retak Stres (Stress Crack Resistance) | ASTM D5397 (Appendix) | Minimal 500 jam | Mencegah keretakan akibat beban struktural & kimia |
| Kandungan Carbon Black | ASTM D1603 / D4218 | Rentang 2,0% – 3,0% | Perlindungan utama terhadap degradasi sinar UV |
| Standard OIT (Oxidative Induction Time) | ASTM D3895 | Minimal 100 menit | Mengukur ketahanan awal terhadap reaksi oksidasi termal |
| Retensi OIT Setelah UV Exposure (QUV) | ASTM D7238 & D3895 | Minimal 50% tersisa setelah 1600 jam | Menjamin cadangan antioksidan tetap stabil di area terbuka |
6. Faktor Penentu Keberhasilan di Lapangan
Di samping jaminan mutu spesifikasi material dasar, kinerja akhir sistem pelapis geomembrane di lapangan ditentukan oleh beberapa variabel rekayasa:
- Pemilihan Tekstur Permukaan:Penggunaan lembaran permukaan halus (smooth) sangat cocok untuk area dasar datar, sedangkan geomembrane bertekstur textured wajib diterapkan pada daerah lereng curam guna meningkatkan koefisien gesek antarmuka interface friction dan mencegah kelongsoran tanah penutup.
- Ketebalan Nominal Lembaran:Penentuan ketebalan (misalnya 1,0 mm, 1,5 mm, hingga 2,0 mm) wajib disesuaikan dengan tingkat agresivitas kimia cairan, beban hidrostatik, serta risiko tusukan mekanis dari subgrade.
- Kualitas Pengelasan dan Non-Destructive Testing (NDT):Titik terlemah dari sistem pelapis kedap air sering kali terletak pada jalur penyambungan. Pemasangan wajib menggunakan mesin las baji panas otomatis Hot-Wedge Welder ganda yang dilengkapi saluran uji tekanan udara Air Pressure Testing mengacu pada standar ASTM D4437 / ASTM D6392 guna mendeteksi kebocoran sekecil apa pun sebelum fasilitas dioperasikan.
7. Kesimpulan
Ketahanan geomembrane HDPE terhadap serangan bahan kimia berbahaya dan degradasi lingkungan ekstrem bukanlah sekadar klaim teoritis, melainkan hasil dari formulasi resin terencana dan pengujian laboratorium yang terukur. Mengacu pada standar internasional GRI-GM13 serta pengujian spesifik ASTM (seperti ASTM D5322 untuk kompatibilitas kimia, ASTM D5397 untuk stress cracking, serta ASTM D3895/D7238 untuk OIT dan UV), perencana dan pemilik proyek dapat memastikan integritas sistem pelapis bertahan hingga puluhan tahun.
Penerapan geomembrane yang memenuhi standar pengujian internasional ini memberikan kepastian teknis yang mutlak, mengeliminasi risiko kebocoran kontaminan, serta melindungi ekosistem lingkungan secara berkelanjutan.
Ingin Konsultasi Seputar Geosintetik ?
silahkan hubungi kami di (021) 84995477, 84999534, 84994765
Rekomendasi Ukuran Geomembrane untuk Berbagai Jenis Kolam
Geomembrane adalah lembaran tipis dari bahan polimer sintetis yang memiliki sifat kedap air. Sifat kedap air inilah yang menjadikan geomembrane berfungsi sebagai penahan cairan dan gas yang kuat. Material ini sering digunakan dalam banyak proyek seperti pada bidang...
Tips Merawat Geomembrane Agar Awet
Geomembrane banyak digunakan sebagai lapisan kedap air pada berbagai aplikasi, seperti kolam, embung, landfill, tambak, hingga fasilitas pengelolaan limbah. Namun, kemampuan Geomembrane dalam mempertahankan kinerjanya tidak hanya dipengaruhi oleh kualitas material,...
Uji Kualitas Geomembrane di Lapangan: Metode dan Standar yang Digunakan
Geomembrane merupakan material kedap air yang banyak digunakan pada proyek TPA (landfill), kolam limbah, tambak, pertambangan, embung, hingga berbagai fasilitas penyimpanan air. Namun, kualitas Geomembrane tidak hanya ditentukan oleh spesifikasi material yang...
